Купить Компенсационные провода для подключения термопар

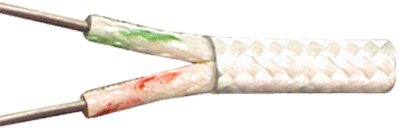

Компенсационные провода для подключения термопар

Быстрый заказ

Цена

46 руб.

  • Технические характеристики
  • Видео
  • Вопросы и комментарии (2)


Описание:


Компенсационные провода (термопарные провода термоэлектродные провода) используются для подключения термоэлектрических преобразователей (термопар) к измерительным приборам и преобразователям в целях уменьшения погрешности измерения. Так как термоэлектродные провода используются для удлинения выводов термоэлектрических преобразователей (термопар), их называют термоэлектродными удлинительными проводами. Компесационые провода и термопарные провода изготавливаются с жилами:

  • хромель-алюмель (ХА)
  • хромель-копель (ХК)
  • медь-сплав ТП (П)
  • медь-константант (М)
  • железо-константант (ЖК)

Применение:

  Используются для подключения термоэлектрических преобразователей (термопар) с термопар с градуировками ХА (K), ХК (L), ПП (S), ЖК (J).



 ПТН-ХА(К), ПТН-ХК(L)

Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТН-ХА(К), ПТН-ХК(L)

  • Оболочка: двойная стеклонить
  • Сечение, мм2: 0.2, 0.07 или 1.2
  • Диаметр жилы, мм: 1*0.5, 1*0.3 или 1*1.2

 Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТНЭ-XA(K)

Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТНЭ-XA(K)

  • Оболочка: двойная стеклонить; метал. экран
  • Сечение, мм²: 0,2
  • Диаметр, мм: 1*0,5



 Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТНГЭ-ХА(К)

Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТНГЭ-ХА(К)

  • Оболочка: двойная стеклонить; метал. экран
  • Сечение, мм2: 0,2 или 0,5
  • Диаметр жилы, мм: 7*0,2 или 7*0,3




 Провод термоэлектродный для подключения термопар с градуировкой ПТНГЭ-ЖК(J)

Провод термоэлектродный для подключения термопар с градуировкой ПТНГЭ-ЖК(J)

  • Оболочка: двойная стеклонить; метал. экран
  • Сечение, мм2: 0,5
  • Диаметр дилы, мм: 7*0,3



 Провод термоэлектродный компенсационный ПТНГЭ-ПП(S)

Провод термоэлектродный компенсационный для подключения термопар с градуировкой ПТНГЭ-ПП(S)

  • Оболочка: стеклонить; тефлон
  • Сечение, мм2: 0,2 или 0,5
  • Диаметр жилы, мм: 7*0,2 или 7*0,3



Для подключения термопар с градуировкой ХK (L)

Провод термоэлектродный компенсационный гибкий экранированный для подключения термопар с градуировкойСФКЭ-ХК

Оболочка: стеклонить, фторопласт, экран
Гибкий
Сечение, мм²: 0,5 или 1,5

Для подключения термопар с градуировкой ХK (L)

Провод термоэлектродный компенсационный гибкий экранированный для подключения термопар с градуировкой СФКА-ХА (К)

Оболочка: стеклонить, фторопласт, экран
Гибкий
Сечение, мм²: 0,5 или 1,5

Для подключения термопар с градуировкой ХА (К)

Провод термоэлектродный компенсационный гибкий экранированный ПТФФГЭ-ХA для подключения термопар с градуировкой ХА (К)

Оболочка: фторопласт, экран
Гибкий
Сечение, мм²: 0,5 мм²
                      1,0 мм²
                      1,5 мм²
                      2,5 мм²

Для подключения термопар с градуировкой ХА (К)

Для подключения термопар с градуировкой ПТФГЭ-ХК (К)


Оболочка: фторопласт, экран
Гибкий
Сечение, мм²: 0,5 мм²
                      1,0 мм²
                      1,5 мм²
                      2,5 мм²



Провода соединительные (монтажные)

 Провод монтажный многожильный экранированный МКЭШ

Провод монтажный многожильный экранированный МКЭШ



Изоляция: ПВХ пластикат,общая оболочка - ПВХ пластикат, экран - медная проволока

Сечение, мм²: 0,35
                       0,5
                       0,75

 Провод монтажный многожильный МКШ

Провод монтажный многожильный МКШ



Изоляция: ПВХ пластикат,общая оболочка - ПВХ пластикат
Сечение, мм²:   0,35
                       0,5
                       0,75




Примечание: Термоэлектрические преобразователи (термопары) типа ТПР не нуждаются в термоэлектродных проводах, компенсационных проводах или                        термопарных проводах; при высокой температуре окружающей среды рекомендуется жаропрочный кабель с медными жилами типа КМЖ 2х1.
