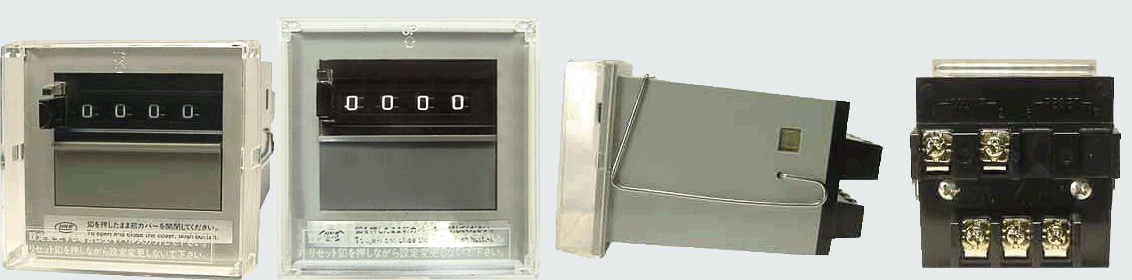

MA-серия: электромагнитный счетчик импульсов с предустановкой.
- количество разрядов 4 или 6;
- панельное крепление (скоба/зажим);
- встроенная защита от сброса;
- суммирующий;
- крышка для защиты от пыли;
- экономичный.
Модели
| Тип |
Модель |
Разрядность |
Тип сброса |
Вес |
Суммирующий
счетчик с
предустановкой |
MA-4111 |
4 |
ручной |
260г |
| MA-6111 |
6 |
260г |
| MA-4211 |
4 |
электрический /
ручной |
290г |
| MA-6211 |
6 |
290г |
Спецификация
| Модель |
MA-4111 |
MA-6111 |
MA-4211 |
MA-6211 |
| Дисплей |
4 (3.8 х 2.6мм) |
6 (3.4 х 2.4мм) |
4 (3.8 х 2.6мм) |
6 (3.4 х 2.4мм) |
| Источник питания |
DC24V, AC100/110V, AC200/220V (50-60Гц) |
| Электрическое колебание |
± 10% |
| Потребляемая мощность |
Счет: 4.7 ~ 5.0 VA (AC); 3.6 W (DC)
Сброс: 20.6 ~ 20.7 VA (AC) ; 15.7 W (DC) |
| Постоянная подача энергии |
Доступно (Счет) |
Доступно (Счет), меньше 1 минуты (сброс) |
| Метод подсчета |
1 импульс = 1 число (под током - ½ числа, без тока - ½ числа) |
| Частота счета |
10 Гц |
| Длительность импульса |
50 млс Вкл., Выкл. |
| Масштабирование |
1 : 1 |
| Время Сброса |
(ручной) |
Приблизительно 0.3 секунды |
| Вывод |
1С Релейный контакт AC 250V 5A |
| Подключение |
Клемма (болт) |
| Рабочая температура |
-5°С ~ +40°С (без замерзания) |
| Рабочая влажность |
45 ~ 85% без выпадения росы |
| Испытательное напряжение |
AC1, 500V в течении 1 минуты |
| Сопротивление изоляции |
20МΩ минимум (DC500V меггер) |
| Колебание |
Вибрация: 16.7Гц, двойная амплитуда 4мм
Сдвиг: 10 ~ 55 Гц, двойная амплитуда 0.5мм |
| Выносливость |
Выносливость: 30G
Удар: 5G |
| Конструкция |
серая, пластмасса (Noryl) |
Выбор предустановки:
1. Во время нажатия кнопки сброса откройте крышку предустановки.
2. Поверните ролики для достижения нужной предустановки.
3. Во время нажатия кнопки сброса закройте крышку предустановки.
4. При достижении числа предустановки вывод сигнала не произойдет, если крышка находится в открытом состоянии или неплотно закрыта.
Меры предосторожности:
- Не устанавливайте счетчик в местах с сильной вибрацией.
- Перед выбором предустановки обязательно отключите питание.
- Не используйте кнопку сброса если катушка под током.
- Используйте защиту при использовании счетчика вместе с устройствами, производящими или вызывающими скачки напряжения.
Подключение

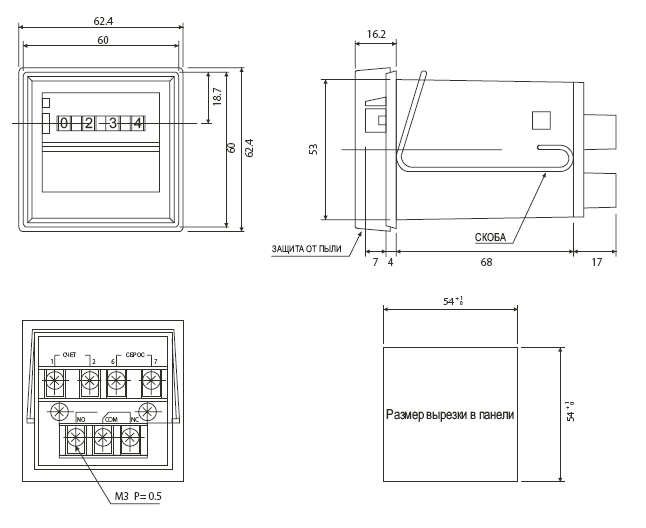

Габариты
Описание счетчиков импульсов серии MA.
