Технические параметры прибора:
Каждый прибор имеет 2 или 4 выборочных диапазона измерений.
Каждый прибор индивидуально компенсирован.
2-х диапазонная модель -D-дисплей -AZ-автоноль* -Q-сигнал в виде кв.корня | Диапазон измерений 1 | Диапазон измерений 2 | Точность % от полной шкалы**. Рабочая темп. -10..+50 С диапазон 1 и диапазон 2 | Стабильность в течении года -AZ без-AZ | | DPT100 ( -D -AZ -Q) | 0…50 Pa | 0…100 Pa | ± 3% | ≤ ± 1 Pa | ≤ ± 8 Pa *) | | DPT±1 00 ( -D -AZ -Q) | -50…+50 Pa | -100…+100 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 8 Pa *) | | DPT250 ( -D -AZ -Q) | 0…100 Pa | 0…250 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 8 Pa *) | | DPT500 ( -D -AZ -Q) | 0…250 Pa | 0…500 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 8 Pa | | DPT1000 ( -D -AZ -Q) | 0…500 Pa | 0…1000 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 8 Pa | | DPT2,5K ( -D -AZ -Q) | 0…1500 Pa | 0…2500 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 24 Pa | | DPT5K ( -D -AZ -Q) | 0…2500 Pa | 0…5000 Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 24 Pa | 4-х диапазонная модель - R 4-4 диап. измерений -D-дисплей -AZ-автоноль* -Q-сигн. в виде кв.корня | Диапазон 1 | Диапазон 2 | Диапазон 3 | Диапазон 4 | Точность % от полной шкалы**. Рабочая темп. -10..+50 С диапазон 1…4 | Стабильность в течении года -AZ без-AZ | | DPT1000 -R4 ( -D -AZ -Q) | 250Pa | 500 Pa | 750 Pa | 1000Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 8 Pa | | DPT3000 -R4 ( -D -AZ -Q) | 750Pa | 1500Pa | 2250Pa | 3000Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 24 Pa | | DPT5000 -R4 ( -D -AZ -Q) | 1250Pa | 2500Pa | 3750Pa | 5000Pa | ± 1,5% | ≤ ± 1 Pa | ≤ ± 24 Pa | **) % /от полной шкалы с самого высокого диапазона давления (включая: общуюпогрешность, температурный дрейф, линейность, гистерезиса и ошибкуповторяемости)
*)рекомендуется модель с AZ
Описание прибора:
Технические данные:
Время реагирования 0,8/ 4 с выбирается переключателем
Макс.давление 25кРа
Броски давления 50кРа
Измеряемая среда Воздух и неагрессивные газы
Измерительный элемент Пьезорезистивный
Электрический интерфейс (3-проводный):
Источник питания 24В (AC or DC)
Макс.допуски ± 10%
Потр . мощность < 1.0 W (<1.5 W with Iout 20 mA )
Выходной сигнал 0…10 VDC
Нагрузка R
мин.1 kOm or 4…20 mA
макс.500 Om
Материалы:
Корпус ABS
Крышка ABS
Подкл.давления ABS
Переходник ABS
Трубка PVC , soft
Подключение:
Электр.подкл. 4 screw terminals , max 1.5 mm 2
Кабельный ввод M 16
Подкл.давления Male d5,0 mm and 6,3 mm
Вес :
150 гр., с комплектующими 290 гр.
Общие условия:
Допустимая температура
Рабочая -10…+50 ° C (-5…+50 ° C for – AZ model )
Хранения -20…+70 ° C
Влажность 0 to 95% RH
Безопасность:
Cтепень защиты IP 54
Соотвествие:
Meets the requirements for CEmarking
EMCdirective 89/336/EEC
RohsDirective 2002/95/EY
Комплект поставки:
Стандартная комплектация:
2крепёжных винта
2пластмассового переходника
2м трубка Ø 4/7 мм
Опция:
металлческие переходники
Преобразователь дифференциального давления поставляется в индивидуальной упаковке состандартными комплектующими.
Регулировка нулевой точки:
Внимание! Источник питания должен быть подключён за час до выставления нулевой точки. 1) Вытащите обе трубки из входного отверстия давления + и –
2) Нажимайте на кнопку «ноль» пока не загорится красная сигнальная лампочка
3) Подождите пока лампочка погаснет, после чего вновь вставьте трубки в отверстие давления.
При нормальной эксплуатации рекомендуетсянастраивать нулевую точку каждые 12 мес.
Опция: элемент «авто-ноль»*:
Выборочный элемент «авто-ноль» делает DPT абсолютно не требующим техобслуживания и переодического мануального обнуления. Элемент автоматически выставляет нулевыю точку время от времени, что устраняет долговременный дрейф пьезорезистивного элемента. Настройка нулевой точки происходит каждые 10 минут. Во время настройки выходной сигнал и еденницы измерения на дисплее зависнут на последнем измерении.Автоматическая настройка нулевой точки длится 4 секунды.
* Если предатчик оснащён элементом «авто-ноль», томануальная настройка не требуется/

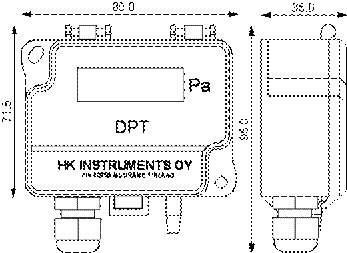

Размеры:
90.0x71.5x36.0 mm
