Манометр избыточного давления грузопоршневой МП-6 класс точности 0,01 предназначен для поверки образцовых грузопоршневых манометров 2-го разряда; образцовых деформационных манометров 3-го разряда класса точности 0,15; образцовых деформационных измерительных преобразователей давления 2-го и 3-го разрядов классов точности 0,1 и 0,15 непосредственным сличением.
Манометр предназначен для работы при температуре окружающего воздуха от 10 до 30º С и относительной влажности не более 80%.
Технические характеристики
Технические характеристики манометра соответствуют ТУ4212-014-55862958-05.
Наименование параметров
Норма для манометра
Верхний предел измерений, МПа (кгс/см2)
0,6 (6,0)
Нижний предел измерений, МПа (кгс/см2)
0,04 (0,4)
Номинальное значение приведенной площади поршня, см2
1,0
Давление, создаваемое поршнем с грузоприемным устройством, МПа (кгс/см2)
0,04 (0,4)
Пределы допускаемой основной погрешности манометра, %:
- при давлениях от 10 до 100% от верхнего предела измерений;
- при давлениях до 10% от верхнего предела измерений.
±0,01 от значения измеряемого давления
± 0,01 от 0,1 верхнего предела измерений
Номинальное значение массы поршня с грузоприёмным устройством, кг, не более
0,4 х 0,98
Рабочая жидкость
трансформаторное масло по ГОСТ 10121-76 или по ГОСТ 982-80 (марок Т-750, Т-1500, ПТ)
Расход рабочей жидкости на одну заправку, дм3
не более 0,2
Питание от сети переменного тока:
Напряжение, В
Частота, Гц
220±22
50±0,4
Габаритные размеры, мм
450x330x320
Масса без грузов, кг, не более
50
Масса с грузами, кг, не более
68
ВНИМАНИЕ! Замена рабочей жидкости другими типами масел не допускается.
При необходимости завод-изготовитель манометров может поставить рабочую жидкость за отдельную плату.

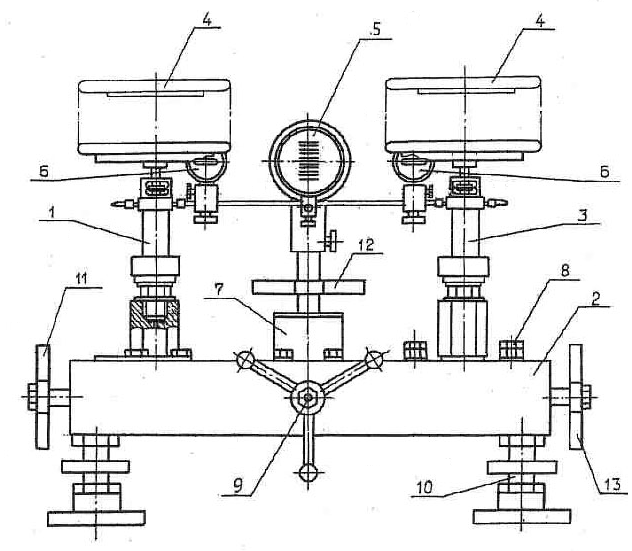

Общий вид
1 - Колонка грузопоршневая измерительная
2 - Устройство для создания давления
3 - Колонка грузопоршневая поверяемая
4 - Комплект грузов, подогнанных под номинальное значение массы
5 - Отсчетное устройство для наблюдения за взаимным расположением поршней
6 - Узел подсветки
7 - Бачок
8 - Винты регулировочные
9 - Пресс
10 - Винты опорные
11, 12, 13 - Вентили запорные
Схема поверки деформационных манометров
1 - Пресс
2 - Поршень
3 - Маховичок
4 - Корпус левый
5 - Корпус правый
6 - Корпус центральный
7 - Вентиль запорный левого корпуса
8 - Вентиль запорный правого корпуса
9 - Винт сливной
10 - Бачок
11 - Фильтр
12 - Вентиль запорный бачка
13 - Стойка левая
14 - Стойка правая
15 - Колонка грузопоршневая измерительная с комплектом грузов, подогнанных под номинальное значение давления
16 - Манометр деформационный поверяемый
17 - Гайка
