Технические параметры прибора:
|
Код модели
|
Диапазон манометра
|
Диапазон датчика
|
Точность манометра
FS 20 ° C
|
Разница датчика
|
Точность датчика
Модель низкого
давления
|
Точность датчика
Модель высокого
давления.
|
|
DPG200/PS200
|
0… 200 Pa
|
20…200 Pa
|
±2%
|
10 Pa
|
20Pa ±5 Pa
|
200Pa ±20Pa
|
|
DPG600/PS600
|
0… 600 Pa
|
40…600 Pa
|
±2%
|
30 Pa
|
40Pa ±5 Pa
|
600Pa ±30Pa
|
|
DPG1,5K/PS1500
|
0…1500 Pa
|
100…1500 Pa
|
±2%
|
80 Pa
|
100Pa ±10Pa
|
1500Pa ±50Pa
|
|
Код модели
|
Расч.электр.мощность
резистивн.нагр.
|
Расч.электр.мощность
индукт.нагр.
|
|
DPG200/PS200
|
0,1A / 250VAC
|
-
|
|
DPG600/PS600
|
3A / 250VAC
|
2A /250VAC
|
|
DPG1,5K/PS1500
|
3A / 250VAC
|
2A /250VAC
|
Комплект поставки:
Стандартная комплектация:
2 крепёжных винта
2 пластмассовых переходника
2 м трубка d4 /7 мм
крепёжная панель
Дополнительныекомплектующие:
металлические переходники (заказываются отдельно)
Описание прибора:
Материалы ( Реле давления PS ):
Корпус ABS
Крышка PC
Мембрана силикон
Переходники ABS
Трубка PVC , soft
Материалы ( Дифманометр DPG ):
Корпус ABS
Крышка PC
Мембрана силикон
Механизм алюминий и стальная пружина
Подключения:
Электрич. подкл. - 3 винтовых терминала
Кабельный ввод M 16
Подкл.давления Male d 5 mm
Общие и рабочие условия:
Рабочая темп. -5… +60 ° C
Темп. хранения -40…+85 ° C
Макс. давление 50 kPa
Рабочая среда воздух и неагрессивные газы
Срок службы > 1 000 000 switching operations
Вес:
510 г.
Безопасность:
Степень защиты IP54
Соответствие:
Meets the requirements for CE marking:
EMCdirective 89/336/EEC
RohsDirective 2002/95/EY
Low voltage 73/32/ EEC
Монтаж:
Вертикально.
Вниманиение! Резиновая заклёпка DPG должна быть вставлена на место после установки нулевой точки!

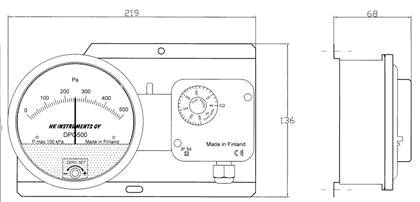

Размеры:
