Описание прибора:

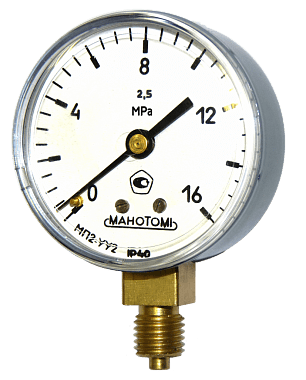

Манометры МП2-у, вакуумметры ВП2-У, мановакуумметры МВП2-У
Предназначены для измерения давления неагрессивных, некристаллизующихся
сред (жидкости, газа, пара, в том числе кислорода, ацетилена).
Технические параметры прибора:
Пределы измерения в кгс/см2:
МП2-У от 0 до 1....600
ВП2-У от -1 до 0
МВП2-У от -1 до 0.6..24
Рабочая температура окружающей среды: -50 до +60°С
Класс точности: 1,5;2.5
Степень защиты: 1Р40
Диаметр корпуса: 60 мм
Радиальный штуцер М12х1,5
Материал корпуса: сталь
Масса не более 0.15 кг
Средний срок службы 10 лет
Сравнительная таблица манометров:
МП2-У, МП3-У, МВП3-У, ВП3-У, МП4-У, МВП4-У, ВП4-У
| Тип
|
Диаметр корпуса, мм
|
Штуцер
|
Фланец
|
Масса, кг
|
|
МП2-У
|
60
|
радиальный
|
без фланца
|
0,1
|
|
МП3-У
|
100
|
радиальный
осевой
|
без фланца
|
0,4
|
|
МВП3-У
|
с задним и передним расположением фланца
|
0,6
|
|
ВП3-У
|
0,7
|
|
МП4-У
|
160
|
радиальный
осевой
|
без фланца
|
|
|
МВП4-У
|
с задним и передним расположением фланца
|
1,0
|
|
ВП4-У
|
1,2
|
Таблица аналогов манометров МЕТЕР ДМ-02
| Тип
|
Диаметр
корпуса, мм
|
Штуцер
|
Аналоги
|
|
ДМ02-50
манометры
сварочные
|
50
|
радиальный
М12 х 1,5
|
МП2-У, МП-50
МТП-1, МП-63, МТ-63
|
|
ДМ02-63
|
63
|
радиальный
М12 х 1,5 или 1/4
|
|
ДМ-15
|
63
|
осевой
М12 х 1,5 или 1/4
|
МТ-4, МТП-4
|
|
ДМ02-100
|
100
|
радиальный
М20 х 1,5 или 1/2
|
МП3-У, МТ-100, МП-100
МТП-100, ОБМ-100
|
|
ДМ02-160
|
160
|
радиальный
М20 х 1,5 или 1/2
|
МП4-У, МТП-160, ОБМ-160
|
Комплект поставки:
1. МП2-У 2. Паспорт
