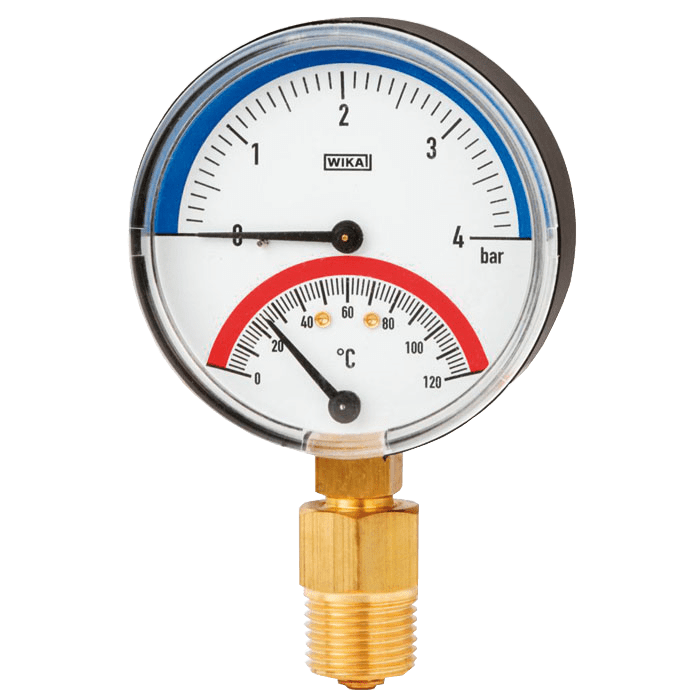

Применение прибора:
- Общепромышленное применение
- Надёжный измерительный прибор для применений в машиностроение и автомобильной промышленности
- Холодильная техника
Технические характеристики
| Номинальный размер |
63 и 80 мм |
| Класс точности |
2,5; 4; 6 |
| Диапазоны измерений |
Температура:0...100 °C, 0...120 °C, 0...150 °C
Давление: 0...2 до 0...16 бар |
| Рабочие диапазоны |
постоянная нагрузка: 3/4 ВПИ (верхний предел измерения)
переменная нагрузка: 2/3 x ВПИ
|
| Допустимые температуры |
окружающая среда: +5... +55 °C
измеряемая среда: максимум +150 °C |
| Измерительный элемент |
Давление - пружина Бурдона
Температура - биметаллическая спираль |
| Присоединение к процессу |
Снизу или сзади,
M 14x1, M 18x1
R 1/2 по DIN 2999
G 1/2 B
|
| Механизм |
латунь |
| Шкала |
алюминий - белая |
| Стрелка |
алюминий - чёрная |
| Корпус |
сталь, покрашенная чёрной краской |
| Стекло |
63 мм - пластик
80 мм - стекло
|
Вариантные исполнения:
- Модель WP100-2
Диапазоны: 2 ... 10 бар; 40 ... 120 °C
Длина капилляра: 881 ... 1800 мм
Пылевлагозащита: IP54
Присоединение M 12x1.5, M 14x1.5
- Модель WP100-3
Диапазоны: 2 ... 10 бар; 40 ... 100 °C
Длина капилляра: 881 ... 1800 мм
Пылевлагозащита: IP54
Присоединение M 12x1.5, M 14x1.5
